聚氨酯J型管中心夹具和密封装置是专门设计用于海上风电、海上油气平台等海洋工程中的关键设备，旨在保护海底电缆(海缆)或海底管道(海管)在进入J型管时免受损伤。
一、J型管中心夹具
1、结构与设计
J型管中心夹具通常由两部分组成，采用铸造套筒和焊接加强板的结构。两侧加强板通过螺栓连接，确保夹具的稳固性。其分体式设计便于安装，且模块化结构可根据不同管径调整。
核心功能：将海缆/海管固定在J型管中心位置，防止其在管内摆动或与管壁摩擦，从而避免长期磨损和腐蚀。
附加作用：阻止海生物沿J型管内壁附着，减少生物腐蚀风险。
2、材料与优势
主要采用聚氨酯材料，兼具高弹性、耐磨性和耐腐蚀性，适应复杂的海洋环境。
部分设计中加入不锈钢垫片(如316L材质)，增强与海缆的吻合度，提高抗压能力。
3、安装特点
夹具分为上下两部分，通过螺栓紧固，可快速部署且无需破坏电缆/管道结构。
部分型号配备锥形导向头，便于海缆插入，同时优化密封效果。
J型管中心夹具
二、J型管密封装置
1、结构与原理
密封装置安装在J型管与电缆/管道的接触界面，通常采用分体式模块化设计，由聚氨酯主体和内置不锈钢垫片组成。
密封机制：通过弹性聚氨酯材料的压缩变形实现密封，防止海水渗入或泥沙侵蚀，同时减少电缆滑动摩擦。
2、材料特性
聚氨酯：具有高弹性、抗老化、无毒性和表面光滑等特点，长期浸泡于海水中仍能保持性能稳定。
316L不锈钢垫片：增强密封装置的刚性，提高与电缆的贴合度。
3、功能优势
动态密封：适应电缆因温度变化或机械应力产生的微小位移。
抗压与减负：聚氨酯的低密度减轻了水下装置的重量，降低管道负荷。
环境适应性：耐寒、防紫外线、阻燃，适用于-50℃至+105℃的极端环境。

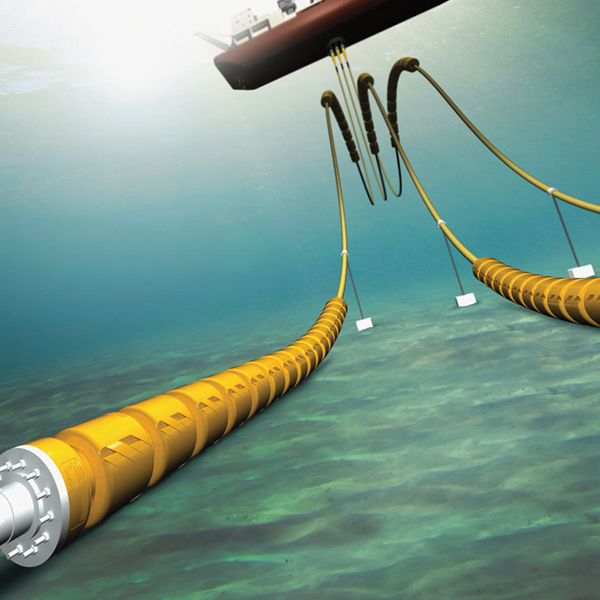

海底电缆聚氨酯弯曲限制器
三、应用场景
1、海上风电：保护海底电缆在J型管入口处的弯曲和摩擦，确保电力传输稳定。
2、油气平台：用于海底管道和脐带缆的固定与密封，防止油气泄漏和机械损伤。
3、跨洋通信：保障光纤复合缆在复杂海底地形中的安全，避免因过度弯曲导致信号中断。
四、配套系统与协同作用
J型管中心夹具和密封装置常与弯曲限制器配合使用。弯曲限制器通过联锁元件形成半刚性结构，限制电缆弯曲半径，防止静态或动态负载下的过度变形，从而与夹具、密封装置共同构成完整的海工保护系统。
聚氨酯J型管中心夹具和密封装置通过材料创新和结构优化，解决了海底电缆/管道的定位、密封和抗环境侵蚀问题，是海洋工程中不可或缺的保护组件。其模块化设计和耐候性特点，使其在海上风电、油气开发等领域得到广泛应用。
